思科SX20视频会议解决方案
发布时间:2014-02-26     编辑:邦视科技

更多

1 高清视频会议系统概述



高清视频会议系统设计要求实现1280*720/1920*1080分辨率的HD图像质量。主会议网络建议连接速率1M。该系统连接主会场和所有分会场,应能够提供视频会议、话音、数据、传真、图像等多种业务,满足单位的业务需要。

实现1280*720/1920*1080的高清视频会议效果,需要视频会议终端,多点会议控制器,显示设备,视频信号本地传输设备都具备对HD信号的处理能力。





1.1 IP方式视频会议系统网络



通过直接利用现有DDN和ISDN网络条件,建立基于H.323和H.320的高清视频会议网络。





1.1.1 设备配置说明:



1,基于XXXXX公司的现有办公网络应用和将要改造建设的视频会议系统在同一DDN网络下运行,保证每个视频会议室内,具有1M 的IP速率(建议使用公网IP)进行多点会议。

2,在上海主会场大会议室配置具有4点内置多点功能的CISCO Quick Set SX20高清视频会议终端,并配置有两台夏普电视机LCD-60LX540A作为显示设备 ;分会场会议室配置CISCO Quick Set C20高清视频终端,并配置一台移动推车,视频会议放置在移动推车上,52寸夏普电视机也放置在移动推车上,方便用户移动使用视频会议设备

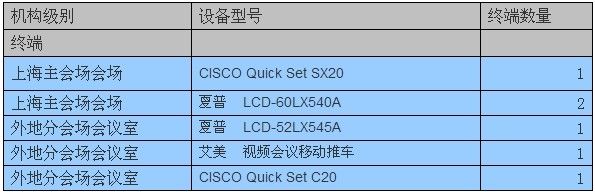

配置清单:

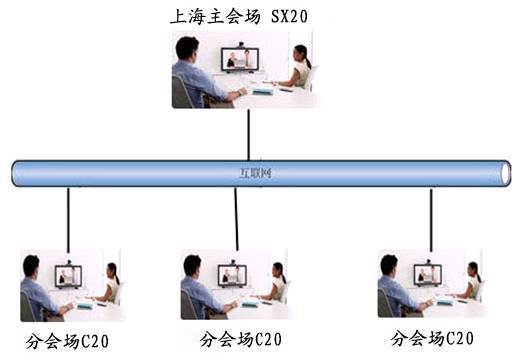

1.2  系统拓扑图:





2 CISCO视频会议系统功能特点:



2.1 CISCO视频会议系统主要功能:



(1)总体功能

视频会议系统可以实现在多个会议室中,任意会场之间召开会议(支持多场会议)、进行培训及办公。

系统能够高质量的实时传送会场间的视频、音频和数据信号,支持多分屏,并能同时满足会议预约、分屏交互、语音激励、静音控制、自动断线重邀、多组会议并发等功能。

(2)管理功能

系统具备集中的控制和管理能力,操作界面规范统一,简单明了,各功能单键触发,具备多用户权限控制。管理软件应具有会议电视的导演控制、呼叫建立、会议功能管理、自动混音、视频信号浏览及广播选择、音频信号混合处理、端口实时监测显示、预置定时会议、速率设定等功能。具有会议安全管理机制,具备AES,DES 加密,H.235安全认证.

(3)视频功能

可将本地会场的画面、本地不同视频源的输入信号、接入会议终端的录像资料传送至其他任意远程会场;支持录播实时影像和显示PC的音像、文件的功能。

CISCO终端及内置MCU已经全面支持HD图像的解码,该系统可以在不同视频设备输入的支持下分别实现4CIF 及HD图像格式。

(4)音频功能

可实现唇音同步、自适应全双工回声抑制;采用自动背景噪声抑制、自动增益控制、全向麦克风,提高声音质量。

(5)双视频流功能

双视频流功能不仅可以将主会场的画面广播,还可以通过第二路视频流将PC上的图像、演示文档广播;分会场除了用主视频展示台观看主会场的画面外,还可以用另一台视频展示台收看与主会场的会议终端所连接的PC上的图像、演示文档及DVD画面。

(6)防火墙穿越功能

CISCO终端支持CISCO业界首创的Expressway防火墙穿越解决方案,配合CISCO Border Controller,能够无缝的穿越防火墙,且不需要对用户现有网络做任何修改。











2.2 CISCO视频会议产品特性:

(1) 良好的图像质量体现

● 图像的质量非常逼真,色彩非常纯正。

活动图像的质量非常流畅,不会有人物的拖影现象。各会场的图像切换迅速,不会出

现图像马赛克现象。各个会场地图像在切换时,快速流畅不拖泥带水,不影响会议

效果。

● 高连续性动态图像传送

CISCO公司首创了符合广播电视标准的60场/秒的Natural Video技术,使运动

图像更连续,画面纵向清晰度提高1倍。最低带宽要求仅384kbps,且为全屏,无遮

幅现象。

● 高清晰分辨率画面显示

支持1920*1080(XVGA)、704*576(4CIF)和352*576(2CIF/ICIF);以及高清分辨率的HD动态高清晰度图像(1920*1080)的传送技术使诸如活动的PC图像(诸如FLASH)、实物投影、显微胶片、图表等视频信号的无失真传送成为可能,在此技术上,CISCO公司领先其他制造商至少两年。

针对不同视频源的特点,采用不同的传输技术,从而达到最佳的传输效果,满足不同用户的不同需求。



(2) ITU-H.264视频编解码技术

H.264具有与MPEG-4相同的编码效率并可与MPEG-4标准兼容,在同样的视频质量下,比H.263节约50%左右的码率。

CISCO产品已经支持此算法,具备成熟的、先进的ITU-H.264图像编码技术,并可召开768Kbps速率会议支持H.264视频编解码算法。

(3) ITU-H.239双路活动视频功能

CISCO会议室型终端可以连接众多视频源设备,例如:辅助摄像机、实物展台、笔记本电脑、录象机等。也可连接众多显示输出设备。





● 视频信道同时传递和接收两个不同视频源的信号。观众能同时看到讲话者和演示。用户能够选择每条视频信道的带宽和他想显示第二个画面的信息源,例如:辅助摄像头,实物展示台、DVD、电脑等。

● 动态双路视频的应用,方便了进行工作汇报、实物展示、管理培训。

CISCO支持ITU-T H.239双流协议标准,支持动态双路视频功能,采用带内传输方式,2路视频占用带宽可根据画面的活动量进行自动调整。

(4) VGA和DVI接口输入/输出即插即用

CISCO终端提供方便的与PC电脑和带VGA显示器接口设备连接。

CISCO的双流实现,无需外围转接设备,不存在信号的衰减和不清晰以及故障点的情况发生。

(5) VNC(Visual Network Computer)功能

VNC(Visual Network Computer)虚拟网络计算机连接功能,此功能无须计算机与设备相连,便可将网络内任意一台连网的计算机所显示的画面,通过网络在CISCO终端上显示。

(6) 良好的声音质量体现

● 多点会议声音延时最小,声音的交流如同面对面的交流,绝对唇音同步。会场声音绝对纯正,不会受其它杂音的干扰。会场间的声音交流不会产生回声啸叫。会场人物发言的声音将根据发言声音大小,自动增益调整。

● CISCO视频会议产品支持国际电信联盟ITU制订的等多种音频标准。并且每一路音频的输入具有独立的全双工回声抑制通道,可以全方式地消除回声噪音,并且具有高保真声音舆的性能。此外,CISCO产品具备声音自动增益控制(AGC)功能。

● AAC-LD CD质量数字立体声音频

可实现20KHZ CD音频质量,并支持S/PDIF 数字音频输入和立体声。



(7) 流媒体组播/广播功能

CISCO产品的流广播功能可将本地摄像和整个会议的声音发送给所有通过局域网与CISCO终端相连的PC机。接收者可使用诸如Real play、Quick Time的任意一种标准的媒体播放器进行接收回放,扩大了与会者的范围。流广播带宽最高可达384Kbps。



(8) 网络视频保密功能

我们提供的系统设备可为用户的使用、管理、维护提供多种授权确认机制,使不同应用条件下都应有相应的安全保障,使网络中的系统管理员、系统使用者等不同级别身份的人员具有不同的系统操作权限。

CISCO 最先在视频会议中使用了H.235架构下DES/AES内嵌式呼叫加密。CISCO 是唯一在全系列产品中均支持内嵌式加密的厂商,设备软件均已包含AES/DES加密,无需另外购买

(9) 完全基于Web方式的管理及配置界面

● H.323视频会议系统的网管是基于TCP/IP协议中的SNMP(简单网络管理协议),包括对终端、MCU的管理、配置和维护都可以通过SNMP来实现。

● 内置Web服务器,通过网络管理系统甚至是标准WEB浏览器如IE,即可对全网所有会议电视终端的工作状态实时监控、管理。

● 支持SNMP、Telnet、FTP、RS-232串行通信等多种控制通信协议,扩展的H.341MIB管理信息库。系统配置、故障诊断、系统升级等维护工作完全由网络维护中心远程实现,最大限度减少网络运营维护工作量。

(10) 系统支持Downspeeding网络自动降速

我们所提供的系统设备是目前唯一具有可以进行手动与自动传输包长自适应调整的终端产品,这就大大强化了终端对于IP网络上抖动,丢包等的适应能力。

● 在多点会议下,系统会自动将网络连接速率适应在当前带宽上,以保证会议持续进行而不中断。无需花费时间进行系统的重启动或重新呼叫连接。

(11) 系统支持各种速率和混速会议功能

CISCO 的多点会议控制器提供了强大的视频功能,可实现多点会议中的混速混协议功能,由于各地会场对网络带宽的使用不一,混速功能的应用尤为重要,同时也是对系统的一项重要指标应用。

(12) 丰富的屏幕显示模式



● 为方便用户在会议室的需要,CISCO终端支持多种显示方式,用户可选择单显和双显。





●如只使用单显,可以选择画中画(PIP)、画外画(POP)和并列显示方式(SBC)。

(13) 任意分组会议

● 单台设备支持无限个并发不同速率的多点会议(多组会议),会议之间互不影响。每一台终端(视频终端、电话终端、无线上网终端)可任意加入其中某个会议。

● 同时召开多组相同速率或不同速率的会议,分组的数量及方式不受限制,且分组与集合会议不要中断会议。

(14) 系统稳定性高

系统采用高度集成嵌入式操作系统,不受病毒干扰,达到电信级标准,并能长期稳定地工作;由于采用纯硬件体系结构,系统启动时间短。

可7*24小时不间断工作,并连续开机;终端平均无故障时间达到69000小时以上;

MCU 卡MTBF值:218, 307 小时

(15) 系统操作简单、集中化管理

● 管理软件易于掌握,能对整个系统内所有会场的情况进行实时监测显示。

● 终端和MCU设备支持与所有符合会议电视标准的产品相连接,且可以通过公共网络与全球相联。终端设备全面支持软件升级,且升级方便,可通过网络进行远端升级。









3 产品介绍



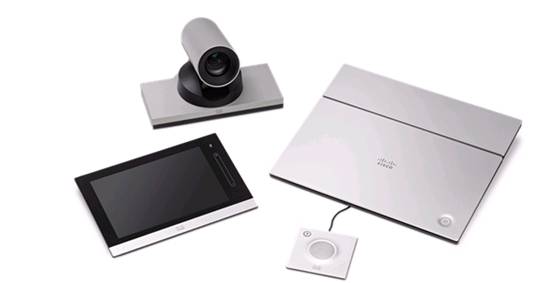

3.1思科(CISCO)Quick Set SX20 高清编解码器

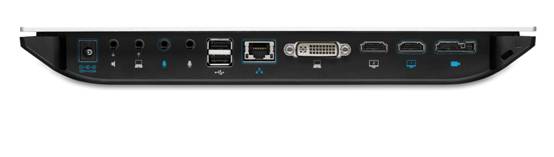

丰富的端口

思科SX20作为中小型会议室1080P高清编解码器,同时支持丰富的视音频输入输出端口,可满足用户连接多种外围设备的需求。

   思科SX20支持数字高清接口:HDMIDVI-I

Ø 数字视频接口 HDMI/DVI-I

Ø 支持1080P/720P 高清HD显示

Ø 适应飞速发展的数字显示技术

Ø 避免多次数/模转换,大幅度提升图像质量

Ø 越来越多的投影和显示设备支持数字视频接口

Ø 通过 DVI-I电缆兼容现有模拟VGA接口

   思科SX20的视频输入端口:

Ø HDMI×1 ,支持1080P 60/

Ø DVI-I(兼容数字和模拟信号)×1:可转接至XGA等模拟信号,分辨率最高还支持1920×1080P

   视频输出端口:

Ø HDMI×1

Ø DVI-I×1

Ø 数字高清双显

KL75900 copy.jpg

同时,SX20还具有丰富的音频输入端口:

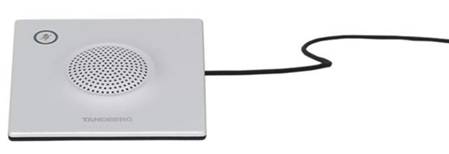

Ø 桌面立体声麦克风×2,并且麦克风具有静音按键。

Ø RCA×2,支持立体声输入

音频输出端口:

Ø RCA×2,支持立体声输出

Ø HDMI×1,支持数字立体声音频输出

1)     思科1080P高清摄像头

思科SX20配备思科自行研发的最新一代1080P高清摄像机。

untitled

CISCO Precision 1080P摄像机

思科Precision 1080P具有目前视频通信业界最佳的视频效果,随时捕捉到传神的视频图像:

Ø 全高清输出接口:HDMI、HD-SDI

Ø 全高清能力:1080P、720P分辨率下60/50/30/25帧/秒图像捕捉能力

Ø 自动吊装(自动识别,无需手动设置)

Ø 12倍光学变焦,SX20可选4倍光学变焦镜头

Ø 增强白平衡、自动人脸识别功能。

2) 清晰的CD级音频体验

思科提供20KHz CD级别的宽频音频算法:MPEG4 AAC-LD。众所周知,人耳拾音范围最高可至20KHz,AAC-LD在满足人耳拾音范围基础上,提供了CD级清晰传神的立体声音频体验。

Ø 完全支持自动增益,会场内所有人发言均可得到最佳的效果,无论是否在麦克风旁边;

Ø 采用独立的全双工回声抑制通道,保证任何一路音频输入都最为纯正,在混音之前做到获取最好音频。

Ø 可以全方位地消除回声噪音,并且具有高保真声音的性能。

Ø 采用GSM/Blackberry网络噪音抑制技术,让手机信号对音响系统的干扰成为历史,保证在任何情况下都能够有清晰自然的音频。

Ø AAC- LD音频协议广泛应用于专业领域,如微软Windows MediaPlayer、Apple iPod、Nokia N-Series等。

3) 强大的数据双流功能

在用户视频会议项目中,不仅需要实现1080P视频通信,还需在实现高分辨率的数据双流通信效果。思科SX20高清编解码器符合ITU-T H.239、IEFT BFCP数据双流标准,可随时发送PC和高清视频源的数据双流。

Ø SX20数据双流分辨率最高可至1080P,满足目前用户对文档图片清晰度的需求。

Ø SX20动态双流分辨率可至1080P,无论是传输单路图像或双路图像,都实现高清效果。

Ø 同时,在发送双流的过程中,不会额外占用带宽,并能保证主流和辅流的发送效果。



4) 简单易用,强大的扩展功能

思科SX20提供了简单易用的菜单,使用遥控器即可完成所有的操作。

Ø SX20提供单屏画外画、双屏画外画等多种屏幕布局,用户只需通过遥控器的简单按键即可完成不同屏幕布局的切换。

Ø 10/100/1000MB自适应以太网络接口

5) 其他特性

思科SX20做为一款业界领先的1080P高清编解码器,还具备更多实用特性,在用户项目中,可充分满足用户现在、未来的实际实用需求。

Ø 支持SIP协议,与统一通信((((((((((((((((UC)进行无缝整合;

Ø 完备的QoS设置,针对网络出现拥塞情况下,实现视频通信质量的保障;

Ø 支持ITU-T H.460.18/19,安全穿越防火墙;

Ø 视频通信码流的加密:ITU-T H.235 V2/V3和AES加密

Ø 同时支持H.235和网络802.1X身份认证;











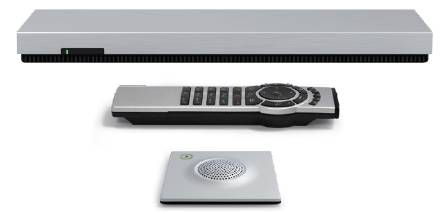

3.2 思科(CISCO)Quick Set C20 高清编码器





任何传统会议室变换为一个全方位的视频通信单元。C20最为一款可简单部署、易于管理和易于使用的视频会议终端设备,提供了逼真的1080P 高清视频质量。无论你是刚刚开始使用视频通信或计划进行大规模视频部署,C20均于一个高度集成的,紧凑的,功能丰富的设备中提供超越想像的强大性能。

在CISCO C20之前,业界从未有过一款全高清1080p系统能够如此易用。CISCO Quick Set C20是业界第一款价格适中,适合各类用户使用的1080p全高清系统。

CISCO Quick Set C20产品套装包括C20编解码器,全高清1080p镜头,麦克风以及遥控器,只需要增加高清显示设备即可使用。

设计特性
配合高清平板显示屏,实现高清1080P高清视频通信效果
简单直观的连接,如同使用DVD播放器一样简单易用
C20提供1080P高清通信效果,可选配置4倍光学变焦的1080P高清摄像机
符合标准的 1080P 解决方案—兼容标准视频会议系统,无任何功能损失

应用特性
一键操作,实现实时视频和数据的双流通信
基于IP的API(通过Telenet或SSH)
数字高清双显
高清数据共享,至720P 30帧/秒和WXGA

性能特性
高清立体声音质的全双工音频
最佳清晰度可达 1080P
H.323/SIP通信至6Mbps
支持思科整体解决方案管理、具备独立编解码转换能力的高清Multisite?、会议录制以及流媒体、防火墙穿越等



视频标准

H.261,H.263,H.263+,H.263++((((((((((((((((自然视频)、H.264



视频功能

16:9宽屏制式;高级屏幕画面

画中画功能(PIP);画外画功能(POP)

PC画面变焦功能;同时显示视频会议和本地PC模式

本地自动多画面布局



视频格式

NTSC、PAL、VGA、SVGA、XGA、W-XGA、SXGA和HD 720p





静像传输

CIF,SIF, 4CIF((((((((((((((((H.261附录D), 4SIF, VGA, SVGA , XGA



音频标准

G.711, G.722, G.722.1, G.728,MPEG4 AAC-LD



音频功能

CD质量级20KHz单声道和立体声



双流功能

双视频;H.239双视频流;自动调整带宽((((((((((((((((H.323)



内置加密

H.320和H.323点对点和多点呼叫

基于国际标准:H.233, H.234, H.235 v2&v3, DES和AES



IPv6 网络支持

同时支持双栈IPv4和IPv6

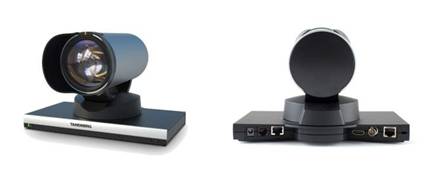

3.3 泰德高清精密摄像机(PRECISION HD CAMERA)



12倍变焦;1/3" CMOS +10°/-20° 垂直+/- 90° 水平

广角镜头:视角垂直42度

最大垂直视角72度

水平70度

最大水平视角250度

焦距0.3m–无穷大

1920 x 1080 像素 @ 30fps

自动/手动 聚焦/光圈/白平衡

远端摄像头遥控

15个本端/远端位置预置

声音自动定位功能

花环式串接可连接多达4个摄像机



附录:



挪威泰德(CISCO)简介



挪威泰德集团(CISCO)是欧洲著名的跨国集团公司,总部位于挪威首都奥斯陆,始创于1933年,并随即以其在无线广播产品的研发、制造领域的卓越表现闻名于欧美。在历经了半个多世纪的不断开拓进取后的今天,CISCO在视频通讯、广播电视、芯片制造、高速数据存储设备等诸多领域向全球用户提供顶级产品和解决方案,在高科技领域赢得了极高的声誉,以性能卓越、质量上乘,运行稳定,工艺精美而著称。

泰德通信公司在美国有CISCO Inc.和NUCISCO两家分公司,在加拿大有TADNEBERG CANADA分公司。同时在48个国家设有办事处。在全球近百个有代理商或合作伙伴。

在过去的4年中,泰德通信公司的销售增长率达到了600%。



卓越的市场业绩:泰德通信公司是世界上最大的视频会议系统供应商之一。泰德通信公司的客户遍布全球近百个国家和地区,已经安装成功的系统包括:集团视频会议系统、多点会议系统、远程教育系统以及医疗保险行业的专业远程医疗系统。



最完善的产品系列:泰德通信公司产品品种的多样化使系统集成商极易满足不同客户需求:支持从行政管理部门的应用,到大型及中,小型集团的广泛应用。产品支持的传输速度从低速64kbps到中速384kbps, 高速达到512kbps, 768kbp、T1/E1甚至3Mbps。网络协议即可同时支持H.320及H.323。



广泛的商业联盟:至关重要的战略联盟关系对泰德通信公司的发展可谓如虎添翼。与世界著名通讯公司的合作,包括:BT、贝尔实验室、爱立信、Telus、德国电信、挪威电信、Telia、Bosch、PTT、Telefonica、Teledata、Intel等。



严格遵循国际标准:CISCO在不断完善的标准化过程中积累了丰富的经验。所有的产品都达到ITU系列标准,无特殊程序要求,因此,能为客户提供具备多种功能和特点的产品,保证全球范围的互通性。



广为认同的高可靠性:CISCO产品的高度集成设计减少了产品零部件数量,以保证对技术的全面控制。系统采用高效的算法程序和专门设计的微处理芯片。所有泰德通信公司产品都获得ISO9002质量认证,与同类产品相比,所有产品均由欧洲原厂生产,生产工艺优良;无故障间隔时间((((((((((((((((MTBF)最长,产品合格率最高。由于不采用任何PC机的零部件,有利于保持高可靠性和长期的稳定性。
