多媒体会议室组成

      随着以电脑为中心的多媒体技术的普及和提高,给会议工作带来了新的手段和方法,尤其是近几年,视频会议、远程教学等可视化信息技术在会议室领域得到广泛应用,多媒体会议室以其功能的多样性(如现场会议、学术报告、培训教学等)得到迅速普及。在多媒体会议室里不管是作报告、总结、汇报 、介绍产品等等,用电脑互动操作的图、文、声、影、画展示,充分调动了与会者的感官知觉,大大提高了会议效果。会议室已经进入了多媒体时代

      现代多媒体会议室已成为现代新型办公建筑越来越重要的设计范畴,随着时间的发展,对音视频高质量和网络化集成都提出了全新的概念。对会议室的方案设计及系统集成也提出了更高的技术要求。

      多媒体会议系统主要由: 显示系统 、音响扩声系统 、矩阵切换系统 、数字会讨系统、中控系统 、环境控制系统 组成;

显示系统

音响扩声系统

矩阵切换系统

数字会讨系统

中央控制系统

环境控制系统

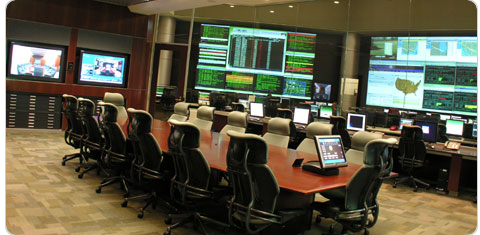

显示系统-多媒体会议室的眼睛

      构架一个标准的、现代化的会议室,我们首先要解决的是我们的"眼睛",因为它负责收集我们所有感知的60%以上的信息。大屏幕显示系统便是担此重任的子系统,无论其最终效果、还是占总成本的比例,都有是衡量一个多媒体环境的关键且直观的指标。

视频显示系统组成







音响扩声系统(音频扩声系统)

      大屏幕显示系统解决了我们眼睛看的问题,对于我们人类接受一个完整、立体的信息来说,还有一项很重要的手段,那就是语言或声音。
因此,在一个会议、培训环境中,第二个要考虑的基本因素就是解决:所有与会者都能听到一个清晰、洪亮、优质的声音的问题。也就是我们所说的"扩声系统"。

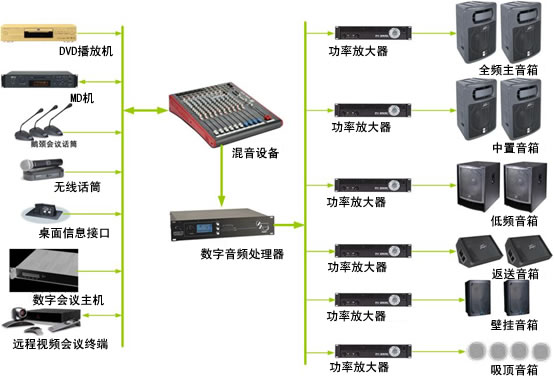

音频扩声系统组成图

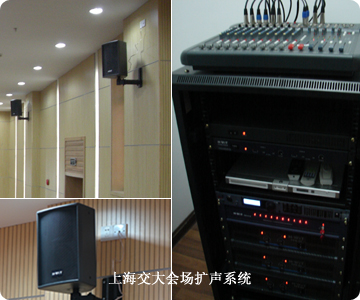

      扩声系统最基本的设备,一般包括:功放、音箱、话筒、调音台,以及一些周边的声音处理设备等。



      建设一个厅堂,首先要解决的是建筑声学的问题。建声主要是指因为房间装修材质以及房间的形状对声音漫反射所形成的声场状况。一个好的建声状况才能为后期的电声设备打下良好的基础。一般通过在装修过程中选用吸音材质以达到基本的建声状况。

电声
      所谓电声,就是通过配置大量的电子声音处理设备,以取得一个厅堂内所需要的声学效果。它包括声音还原设备(如音箱)、声音放大设备(功放)、声音处理设备(均衡器、反馈抑制器、压限器等)、混音设备(调音台)等。



音箱:
声音输出设备,喇叭,低音炮,等等,一个音箱里包括,高,低,中三种扬声器,三种但不一定就三个。



功放:
将音频电流放大至符合现场面积、区域都能清晰收听的设备。指标的选择主要取决于对功率的要求。



调音台:
作为功放的前端,解决话筒、DVD等其他设备的输入,并对声道平衡、输入输出电平进行处理的设备。



均衡器:
将人耳能听到声音从20Hz-20KHz,分解成若干个区域并可调节。其功能是根据房间建声的反馈曲线反向修正,或者根据倾听者的习惯调整中高低音的比例。



反馈抑制器:
解决话筒与喇叭之间所形成的高音回路、所导致的设备自激、无限放大的音箱啸叫问题。

      在新一代的多媒体会议系统中,上海邦视科技经过不断创新,逐渐将以往复杂的系统配置简单化,在完全满足用户需求的情况下,摒弃了传统的功放,均衡器,反馈抑制器,混音器,压限器单一设备组合的方案,推出了以集这些功能一身的多媒体AV管理中心为主的音响系统,结合POLYCOM VORTEX数字音频处理器,使整个会议室扩声系统简单而强大,操作更方便,效果更完美。


AV管理中心


数字音频处理器

矩阵切换系统-多媒体会议室矩阵

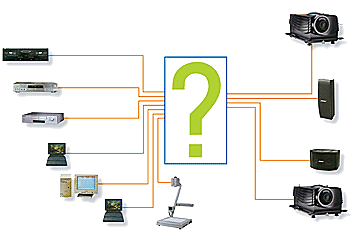

      矩阵切换器是显示、演示系统信号流通的核心设备,系统所有的输入输出信号都是在矩阵切换器中出入,并根据操作者的设计从输入端进入指定的输出端。矩阵切换器的种类不仅相当多,而且控制方式也越发细分,网络控制方式逐渐流行。

      由于大型系统或系统扩展的需要,矩阵切换器可通过接口进行堆叠,形成更大的矩阵系统,满足不断输入和输出信号增长的需求。

矩阵切换器

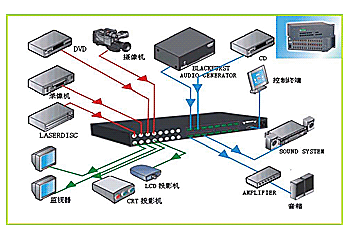

AV(音视频)切换矩阵

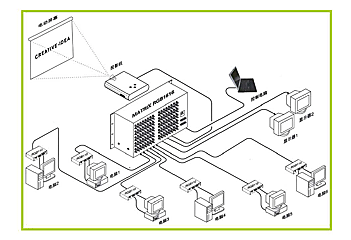

       独立的RGBHV分量输入、输出端子,每路分量信号单独传输,单独切换,实现逻辑矩阵功能,任意选择搭配输出切换。使信号传输衰减降至最低,使图象信号能高保真的输出。采用性能极高的专业矩阵处理芯片,自带缓冲,图象清晰无重影,内嵌智能控制及管理软件,提供RS232控制接口发,方便用户进行控制软件的二次开发。

       如:多台与会代表的电脑与多台投影机、显示器之间的切换组合。VGA(电脑信号)切换矩阵AV切换器是专门为音、视频信号的显示切换而设计的高性能智能矩阵开关设备。用于将各路设备信号自由的、以"矩阵"方式切换到任意输出端。它是保证一个多媒体系统AV信号质量和信号充分共享的重要子系统。 如:DVD、摄像头、录像机若干台和投影机、显示器、监视器若干台之间的切换。

AV(音视频)切换矩阵
AV(音视频)切换矩阵

VGA(电脑信号)切换矩阵

       独立的RGBHV分量输入、输出端子,每路分量信号单独传输,单独切换,实现逻辑矩阵功能,任意选择搭配输出切换。使信号传输衰减降至最低,使图象信号能高保真的输出。采用性能极高的专业矩阵处理芯片,自带缓冲,图象清晰无重影,内嵌智能控制及管理软件,提供RS232控制接口发,方便用户进行控制软件的二次开发。如:多台与会代表的电脑与多台投影机、显示器之间的切换组合。

VGA(电脑信号)切换矩阵
VGA(电脑信号)切换矩阵

矩阵信号传输介质

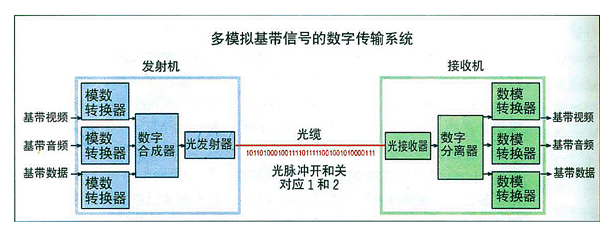

       矩阵切换的信号一般分为AV信号,VGA,RGB信号等,这些信号主要的传输工具有射频线,AV线,S-vidio线,VGA线,RGB线,双绞线,光纤等。其中AV线的传输质量和距离都不高,但S-vidio线相比较而言较好,同时还有VGA信号,其可以传输20m,RGB可以传输80m,双绞线传输300m左右,如使用这些传输工具传输较大的距离,则需要在中间加上放大器,但在传输距离上仍然受到影响,并且传输质量有很大的偏差。于是现在出现了光纤传输AV/VGA信号。利用光纤可以是信号传输较长的距离,不受自然环境的影响,信号的传输质量有着很大的提高。利用光纤传输的时候需要利用数模转换技术把所有信号转换成数字信号进行传输,其传输原理图如下所示。

信号传输原理图

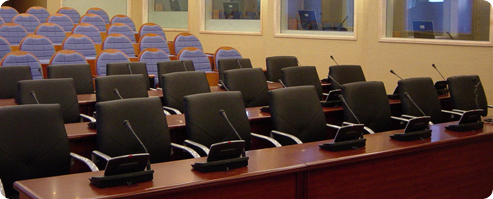

数字会议讨论系统(数字会讨系统)

,

      一只麦克风两只喇叭就能开一场大会,这是几十年以来一直延用会议模式。在人类的交流过程中,单单是一个声音的表现,远远不能满足现代会议的要求。现代会议要的是简洁明快的表达自己的意思,生动清晰的展示自己的产品,还要易于控制多变的现场环境等。因此,现在的会议硬件组织形式正在从传统的模拟会议方式向数字会议过渡,配合大屏幕显示系统、多媒体扩声系统,组成所谓的"第三代会议系统"。

数字会议系统组成


数字本地会议系统数字会议

数字会议讨论系统

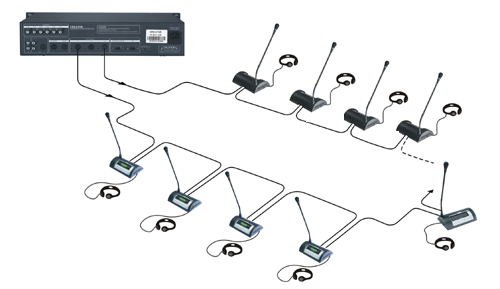

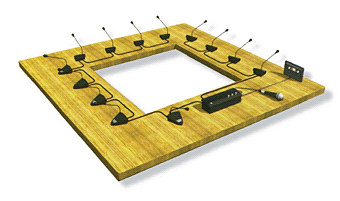

       系统是采用手拉手式的硬件连接,并能够选择带有不同功能模块的代表单元话筒,以达到诸如:表决、话筒管理、同声传译等各种功能。而且,因为其手拉手式的连接,可自由变换话筒的数量,升级方便。数字会议已经是当今标准的会议硬件组成方式


数字会议

模拟会议讨论

      模拟会议是一种传统的会议组织形式,也是大家最熟悉的会议形式,多只话筒一字排开都同时接入现场的电声设备,与会者通过电声设备获取信息。

一般讨论型会议

      组成:会议中央控制器、主席机、代表机、投票器等。
      功能:投票表决系统适用于须采用投票器表决计票的正式会议场所,本系统顺应会议系统的发展潮流,克服了传统会议系统的不足,打破了传统的投票表决方式,采用硬件与软件巧妙的结合,代表只需在座位上便可以进行投票表决,由电脑进行统计并将结果显示出来。

论型会议,一般会议讨论系统

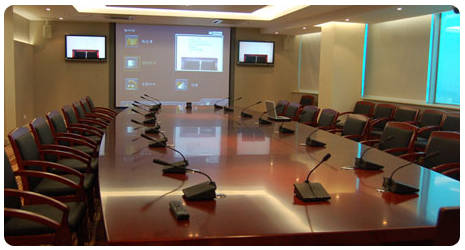

一般讨论会议室

同声传译会议

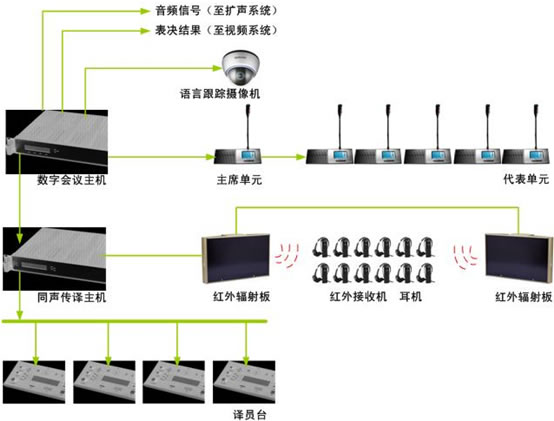

      组成:会议中央控制器、主席机、代表机、译员机,红外语种传书部分等相关设备。
      功能:本系统支持实现多种外语加一种母语的多种语言的同声翻译功能,与之兼容有译员单元等,具有多功能,高音质,数据传输可靠保密等特点


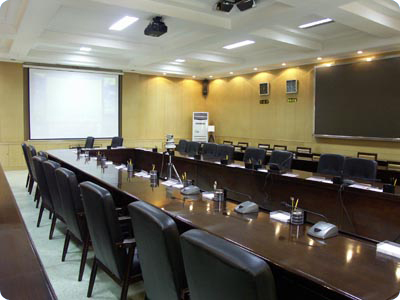

同声传译会议室

表决会议系统

      组成:会议中央控制器、主席机、代表机、投票器等。
      功能:投票表决系统适用于须采用投票器表决计票的正式会议场所,本系统顺应会议系统的发展潮流,克服了传统会议系统的不足,打破了传统的投票表决方式,采用硬件与软件巧妙的结合,代表只需在座位上便可以进行投票表决,由电脑进行统计并将结果显示出来。


会议表决系统连接图

中央控制系统(智能控制、中控系统)

      智能集中控制系统(中控系统)是用来集中控制单个或多个会议场所内所有设备,包括各种子系统及各种设备电源的开关、现场灯光的调节、屏幕的升降、窗帘的开合,各种多媒体设备的操作等等。用户只需在一个彩色触摸屏上即可实现对所有系统设备的控制操作。

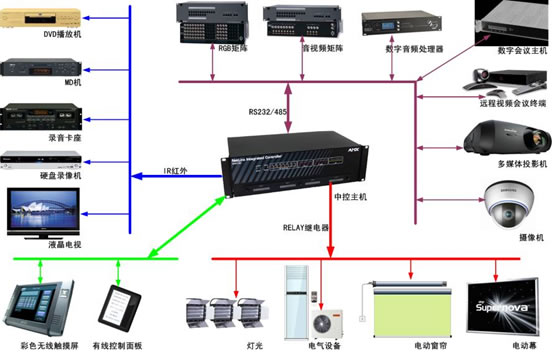

智能中央控制系统组成

中控系统网络控制层

      会利用网络资源实现多个地点的网络控制。运用专用硬件,连接至网络。或者通过软件进行远程控制。分布在多个教室里的控制系统可以通过网络线进行集中控制,甚至可以留有接口与几千公里外的教室联网,实现网络控制。从而不用多个管理员到处去检查设备的使用情况了。提高了管理效率,节省了大量的人力、物力。

中控系统本地界面层

      在中控系统中,离我们最近的就是那些控制面板了,我们可以通过这些控制面板可以"随心所控"了,

      面板可以分为:触摸屏系列,桌面触摸面板系列,挂墙式触摸 面板系列等。利用界面控制的优势有:不像电脑开机等待时间长、在使用中死机、难以避免受病毒侵犯等,触摸屏完全脱离电脑而单独运行。无线彩色触摸屏可以实 现无线射频通讯,有效距离500英尺,可穿透墙壁,不需安装布线。同时在面板中预设多种常用场景(投影场景、会议场景、演讲场景)等等,使用者只需按一个 键就可以轻松完成全部控制。

中控系统处理运算层

      处理层有:专用工控主机、网络主机等。处理设备层,即控制主机,它是所有控制流数据、控制代码(红外、串口代码等)存储、计算、输入输出的设备,它决定了整个控制系统的整体性能和档次,它分为高端可编程、可扩展主机,和低端行业化一体主机。有了处理层的各种主机您就可以整合那些复杂的高科技设备,使他们按照您的意愿进行协调工作。控制主机等控制系统硬件设备允许保持24小时不间断通电连续工作,无人值守也无需担心。(如上图主机)

中控系统功能模块层

      功能模块层是一些处理运算层与不同的最终用户类设备之间的中间模块,它针对不同类别的最终用户设备,运行不同的协议,来执行处理运算设备(即主机)传送来 的执行指令,从而产生控制用户设备的实际动作。模块层有:调音模块、调光模块、红外控制模块、I/O开关量输入/输出模块信号切换、RS232/485通 讯口等。

中控系统用户设备层

      用户设备层包括:一切用户按需要购置的强电、弱电、电子、影音等模拟或数字家电设备、专业设备

附:中央控制系统的具体介绍

      中央控制系统是现代化的教学设施,该系统包含了全部电化教学、计算机辅助教学和演示的手段,是便于使用、效果理想的教学演示系统。它将录像机、影碟机、计算机、视频展台、投影机等先进的视听设备以及其他可遥控设备(如电动屏幕、电动窗帘、灯光等)有机地连接在一起,构成现代化视听教学环境。系统由教师根据执教内容集中控制,能实现对各种设备常用功能的控制和视音频切换操作,使教学的内容生动、形象和具体,克服了以往的呆板灌输的教学形式。

中控系统的工作原理
      中央控制系统采用多机通讯技术和系统集成技术,将被控设备按用户实际操作要求进行组合,再将其对每个设备的最终操作过程集成为简单的操作。总之,中央控制系统可以对录像机、影碟机、视频展台、投影机、电动屏幕、电动窗帘等设备进行集中控制。

中控系统的基本组成

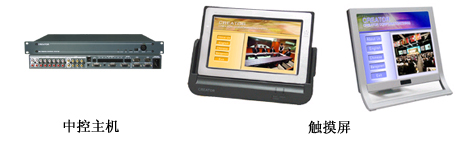

1、主机:起到接收触摸屏的控制信号,解释并执行的作用。

2、 彩色LCD触摸:可直接预览视,简易快速地进行全程操控。

3、嵌墙式面板:通常安装在门口,方便进出时操作。

4、音量控制模块:用来控制音音响设备。

5、白炽灯调光器:用于控制、调节灯光设备。

6、强电继电器模块:用于控制电动吊架、屏幕、设备电源、日光灯等设备。

7、红外发射棒:用于控制如DVD/录像机/实物展台红外设备。

8、外置电源供应器:用于给所有设备供电。

    目前,中央控制系统主要采用两种形式:计算机软件控制和纯电路硬件控制。软件控制界面活泼,纯电路硬件控制操作简便。用户可根据自己的喜好,选择其一或同时使用两种方式。

中控系统的功能特点

电源控制:系统可集中控制多功能厅内各种电器设备的电源,室内灯光可分组控制。

节目预览:教师可在播放一套节目的同时预览下一套节目的内容,对下一套节目进行编辑选择。

远程遥控:教师可以通过红外遥控器远距离遥控正在使用的播放设备。

操作简便:大屏幕液晶显示、高亮度背光、轻触按键、各种设备的操作指示用中文及通用的电教设备操作符表示,一看既会,操作直观简便,也可同时使用触摸屏控制。

适应性强:系统对控制的媒体播放设备无任何限制,可充分利用学校原有的各种设备。
