多媒体会议室LED显示屏基础维修检测的方法及步骤
发布时间:2015-09-08     编辑:邦视科技

更多

1、多媒体会议室LED显示屏短路检测法,将万用表调到短路检测挡(一般具有报警功能,如导通则发出鸣叫声),检测是否有短路的现象出现,发现短路后应马上解决,短路现象也是最常见的LED显示屏模块故障。有的通过观察IC引脚和排针引脚就能发现。短路检测应在电路断电的情况下操作,避免损坏万用表。这个方法是最常用到的方法,简单、高效。90%的故障都可以通过这个方法检测判断。

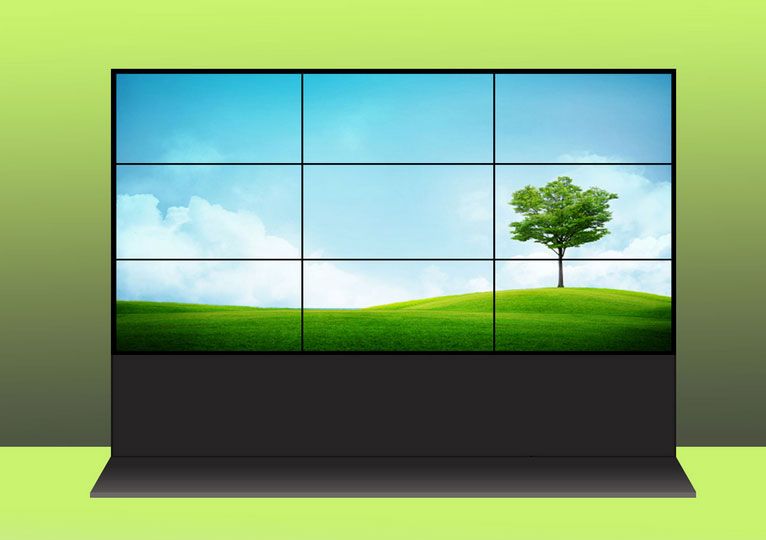

多媒体会议室LED显示屏

  2、多媒体会议室LED显示屏电阻检测法,将万用表调到电阻档,检测一块正常的电路板的某点的到地电阻值,再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同,若不同则就确定了问题的范围。

  3、多媒体会议室LED显示屏电压检测法,将万用表调到电压档,检测怀疑有问题的电路的某个点的到地电压,比较是否与正常值相似,可以方便的确定问题的范围。

  4、多媒体会议室LED显示屏压降检测法,将万用表调到二极管压降检测档,因为所有的IC都是由基本的众多单元件组成,只是小型化了,所以在当它的某引脚上有电流通过时,就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似,根据引脚上的压降值比较好坏,须在电路断电的情况下操作。

  二、LED显示屏维修必备工具

  1、电烙铁+吸枪各1个,焊锡若干

  2、5V稳压电源1个,给接收卡和维修的模组或者单元板供电

  3、电批1个,用于快速拆卸模组或者单元板

  4、电脑+发送卡,用于给接收卡发送程序

  5、接收卡+HUB板,用于观测模组或者单元板故障现象

  6、万用表一个,用于检测模组或者单元板具体故障

  7、镊子、剪刀、剪钳各1把

  三、LED显示屏维修基本步骤

  1、确定模组或者单元板使用的HUB板类型,这样排线的接口定义才能一样

  2、根据不同型号的模组或者单元板,给接收卡发送相应的程序,确保模组和单元板在正确的程序下显示,这是找出故障原因的前提。一般PCB板上都会印有该模组或者单元板的型号。

  3、观测模组或者单元板现象,确定初步故障。例如常见的瞎灯,串点,小方块等。

  4、使用万用表找出故障,主要是利用上面的短路检测法,对芯片和灯脚之间进行检测。

  5、再次检测。
