| 视频 |
| 开关 | 2x1+1（发射器2路输入+接收机1路输入）手动或自动切换，音频跟随视频，快思聪快速切换高清技术 |
| 定标器 | 高清视频缩放器和去隔行器、降噪、3：2/2：2 下拉检测和恢复、宽高比选择、VGA 相位/时钟和 H/V 位置调整、图像和 RGB 颜色调整 |
| 输入信号类型 | HDMI w/Deep Color（DVI和双模DisplayPort兼容）[2]）， VGA/RGB （RGBHV， RGBS， RGsB）， component （YPbPr）[3] |
| 输出信号类型 | 带深色的 HDMI（兼容 DVI）[5]) |
| 复制保护 | HDCP 1.4 |
| 最大输入分辨率输入类型扫描类型分辨率帧速率高清米进步1920x1200 五十一60赫兹1920x1080 高清 1080p60赫兹交错1920x1080 高清 1080i30赫兹VGA/RGB进步1600x120060赫兹1920x1200 五十一60赫兹元件进步1920x1080 高清 1080p60赫兹交错1920x1080 高清 1080i30赫兹注：图中显示了常见的分辨率。支持其他自定义分辨率，像素时钟速率高达 165 MHz |
| 缩放器输出分辨率，HDMI，逐行扫描 | 自动、640x480@60Hz、720x480@60Hz （480p）、720x576@50Hz （576p）、800x600@60Hz、840x480@60Hz、1024x768@60Hz、1280x720@50/60Hz （720p50/60）、1280x768@60Hz[9]、1280x800@60Hz[9]、1280x960@60Hz、1280x1024@60Hz、1360x768@60Hz、1366x768@60Hz[9]、1400x1050@60Hz[9]、1440x900@60Hz[9]、1600x900@60Hz[10]、1600x1200@60Hz、1680x1050@60Hz[9]、 1920x1080@30/50/60Hz （1080p30/50/60）， 1920x1200@60Hz[10] |
| 缩放器输出分辨率，HDMI，隔行扫描 | 汽车， 480i， 576i， 1080i25， 1080i30 |
| 音频 |
| 输入信号类型 | HDMI（兼容双模显示端口）[2]），模拟立体声 |
| 输出信号类型 | HDMI，模拟立体声[6] |
| 数字格式 | 杜比数字， 杜比数字 EX， DTS， DTS ES， DTS 96/24， LPCM 高达 8 个通道 |
| 模拟格式 | 立体声 2 声道[6] |
| 模数转换 | 24 位 48 千赫 |
| 数模转换 | 24 位 48 千赫 |
| 模拟输出音量 | -80 至 +20 dB 电平调节范围，外加静音 |
| 模拟输出唇形同步延迟 | 0 至 150 ms（采样率超过 48 kHz 的输入信号的最大延迟时间缩短） |
| 模拟输入性能 | 频率响应： 20 Hz 至 20 kHz ±0.75 dB;
信噪比： >90 dB， 20 Hz 至 20 kHz A 加权;
THD+N： <0.006% @ 1 千赫;
立体声分离： >80 dB |
| 模拟输出性能 | 频率响应： 20 Hz 至 20 kHz ±0.5 dB;
信噪比： >95 dB， 20 Hz 至 20 kHz A 加权;
THD+N： <0.005% @ 1 千赫;
立体声分离： >80 dB |
| 通信 |
| 以太网 | 10/100 Mbps、自动切换、自动协商、自动发现、全/半双工、DHCP、网页浏览器设置和控制、信思聪控制系统集成 |
| RS-232型 | 2 路设备控制和监控，波特率高达 115.2k，具有硬件和软件握手功能 |
| 红外 | 通过红外线进行单向设备控制，最高可达 60 kHz |
| 高清米 | HDCP 1.4， EDID， CEC |
| DM 精简版链接 | 仅用于 TX 和 RX 之间连接的专有链路 |
| 注意：支持 HDCP 和 EDID 的管理;支持在连接的 HDMI 设备和控制系统之间管理 CEC |

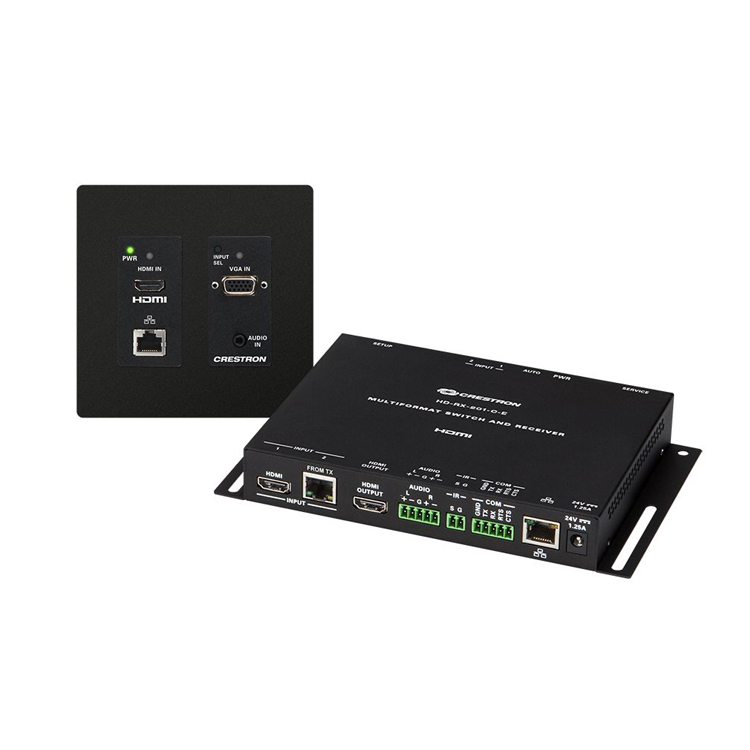

| 发射器上的连接器 （HD-TX-201-C-2G-E） |
| 高清输入 | （1） HDMI A型连接器，母头;
HDMI数字视频/音频输入（DVI和双模显示端口兼容）[2]) |
| VGA IN | （1） HD15 连接器，母头;
RGB （VGA） 或分量视频输入[3];
格式： RGBHV， RGBS， RGsB， YPbPr |
| 音频输入 | （1） 3.5 毫米 TRS 迷你电话插孔;
不平衡的立体声线路电平音频输入[4];
最大输入电平： 2 Vrms;
输入阻抗：44k 欧姆 |
| 局域网（前） | （1） 8 针 RJ45 连接器，母头;
被动直通到后面板局域网插孔;
请参阅下面的“局域网（后部）”规格 |
| 服务（右侧） | （1） USB A型连接器，母头;
仅供工厂使用 |
| 转接（后置） | （1） 8 针 RJ45 连接器，母头，屏蔽;
用于连接到 HD-RX-201-C-E 接收器的链路端口[1] |
| 24V 直流 1.25A（后置） | （2） 外螺丝端子;
未使用 |
| 局域网（后部） | （1） 8 针 RJ45 连接器，母头;
被动直通到前面板局域网插孔;
兼容电缆标准： CAT5e， CAT6， CAT6a;
低电平接触电阻：100 mΩ（最大值）;
绝缘电阻：500伏直流时最小500 mΩ;
介电耐受电压：触点和外壳之间1000伏交流电;
额定电压： 125 伏交流电;
额定电流： 1.5 安培;
PoE 兼容性：IEEE 802.3at PoE & PoE+;
插入力：最大22 N;
保持力：最小 76 N |
| 接收器上的连接器 （HD-RX-201-C-E） |
| HDMI，输入 1 | （1） HDMI A型连接器，母头;
HDMI数字视频/音频输入（DVI和双模显示端口兼容）[2]) |
| 从 TX，输入 2 | （1） 8 针 RJ45 连接器，母头，屏蔽;
用于连接到 HD-TX-201-C-2G-E 发射器的链路端口[1];
最大电缆长度：230 英尺（70 米） |
| 高清输出 | （1） HDMI A型连接器，母头;
HDMI 数字视频/音频输出（兼容 DVI）[5]) |
| 音频 L/R | （1） 5 针 3.5 mm 可拆卸端子块;
平衡/非平衡立体声线路电平音频输出[6];
最大输出电平：4 Vrms平衡，2 Vrms不平衡;
输出阻抗：200欧姆平衡，100欧姆不平衡 |
| 红外 | （1） 2 针 3.5 mm 可拆卸接线端子;
红外输出控制端口;
支持高达60千赫的红外;
IRP2 发射器单独出售;
注意：无需控制系统即可对显示设备进行电源开/关控制，或对任何具有控制系统的设备进行完全可编程的控制 |
| 通讯 | （1） 5 针 3.5 mm 可拆卸端子块;
双向 RS-232 端口;
支持RS-232高达115.2k波特率，软硬件握手;
注意：无需控制系统即可对显示设备进行电源开/关控制，或对任何具有控制系统的设备进行完全可编程的控制 |
| 局域网 | （1） 8 针 RJ45 连接器，母头;
10Base-T/100Base-TX 以太网端口 |
| 24V 直流 1.25A | （1） 2.1 x 5.5 毫米直流电源接口;
24伏直流电源输入;
包括PW-2412WU电源组;
注意：此连接为接收器和发射器供电 |
| 服务 | （1） USB A型连接器，母头;
仅供工厂使用 |
| 发射器的控制和指示器（HD-TX-201-C-2G-E） |
| 压水堆 | （1） 双色绿色/琥珀色 LED，表示工作电源由 RX 通过 DM Lite 链路提供，启动时变为琥珀色，操作时变为绿色 |
| 高清输入 | （1） 双色绿色/琥珀色 LED，指示 HDMI 输入选择和信号存在 |
| VGA IN | （1） 双色绿色/琥珀色 LED，指示 VGA 输入选择和信号存在 |
| 输入 SEL | （1） 用于手动输入选择的按钮，循环切换 TX 和 RX 上的所有可用输入 |
| 自动 | （1） 按钮用于启用/禁用自动切换模式，以及 （1） 绿色 LED 以指示自动切换模式已启用 |
| 设置 | （1） 红色 LED 和 （1） 嵌入式按钮，用于以太网设置 |
| 链接 | （1） 绿色 LED，指示 DM 精简版链路状态 |
| 重置 | （1） 用于硬件复位的按钮（同时复位 TX 和 RX） |
| 转接（后置） | 2 个 LED（在 RJ45 连接器上），绿色 LED 指示 DM Lite 链路状态，琥珀色 LED 指示有效的视频信号 |
| 接收器上的控制和指示器 （HD-RX-201-C-E） |
| 从 TX，输入 2 | 2 个 LED（在 RJ45 连接器上），绿色 LED 指示 DM Lite 链路状态，琥珀色 LED 指示有效的视频信号 |
| 局域网 | （2） 个 LED（在 RJ45 连接器上），绿色 LED 指示以太网链路状态，琥珀色 LED 指示以太网活动 |
| 压水堆 | （1） 双色绿色/琥珀色 LED，表示工作电源由电源组通过 24VDC 输入提供，启动时变为琥珀色，操作时变为绿色 |
| 自动 | （1） 按钮用于启用/禁用自动切换模式，以及 （1） 绿色 LED 以指示自动切换模式已启用 |
| 输入 1 – 2 | （2） 用于手动输入选择的按钮，以及 （2） 双色绿色/琥珀色 LED，用于指示当前活动输入和每个相应输入端的信号存在 |
| 设置 | （1） 红色 LED 和 （1） 嵌入式按钮，用于以太网设置 |
| 功耗 |
| 电源组（随附） | 输入： 0.8 安培（最大值） @ 100-240 伏交流电， 50/60 赫兹;
输出： 1.25 安培 @ 24 伏直流;
型号： PW-2412WU;
注意：接收器和发射器使用连接在接收器上的单个电源组一起供电。 |
| 功耗 | 13 瓦（典型值） |
| 环境 |
| 温度 | 0° 至 40° C （32° 至 104° F） |
| 湿度 | 20% 至 90% 相对湿度（无冷凝） |
| 散热 | 44.3 英热单位/小时 |
| 包含 |
发射器
（HD-TX-201-C-2G-E） | 组成：金属外壳和支架，带有黑色或白色聚碳酸酯正面标签覆盖层;
安装：安装在 2 位、2-1/4 英寸（57 毫米）深的美国电气盒或石膏环（不包括在内）中;
面板：需要快思聪FP-G2-DM-B-T或FP-G2-DM-W-T面板（单独出售，其他面板不兼容） |
接收器
（HD-RX-201-C-E） | 底盘：金属，黑色表面，带（2）个整体安装法兰，通风侧面;
安装：独立式、表面安装或连接到单个机架导轨 |
| 尺寸 |
发射器
（HD-TX-201-C-2G-E） | 高度：107毫米（4.19英寸）;
宽度：89 毫米（3.50 英寸）;
深度：49 毫米（1.92 英寸） |
接收器
（HD-RX-201-C-E） | 高度：28 毫米（1.11 英寸）;
宽度： 196 毫米（7.70 英寸）;
深度：126 毫米（4.94 英寸） |
| 重量 |
发射器
（HD-TX-201-C-2G-E） | 8.9 盎司（252 克） |
接收器
（HD-RX-201-C-E） | 20.82 盎司（590 克） |
| 合规 |
| UL 认证，适用于美国和加拿大、CE、IC、FCC 第 15 部分 B 类数字设备 |
