| 视频 |
| 输出信号类型 | HDMI w/Deep Color， 3D， & 4K （DVI 兼容[3]) |
|
| 复制保护 | HDCP 2.2 |
|
最大分辨率 扫描类型分辨率帧速率颜色采样颜色深度进步4096x2160 DCI 4K&3840x2160 4K UHD24赫兹4:4:430 位30赫兹4:4:424 位30赫兹4:2:236 位60赫兹4:2:024 位2560x1600 六角星60赫兹4:4:436 位1920x1080 高清 1080p60赫兹4:4:436 位交错1920x1080 高清 1080i30赫兹4:4:436 位
注：图中显示了常见的分辨率。支持其他自定义分辨率，像素时钟速率高达 300 MHz |
|
| 音频 |
| 输出信号类型 | 高清米 |
|
| 格式 | 杜比数字®、杜比数字 EX、杜比数字+、杜比 TrueHD、杜比全景声、DTS®、DTS ES、DTS 96/24、DTS 高清高分辨率、DTS-HD 主音频、DTS：X、LPCM 多达 8 个通道 |
|
| 通信 |
| 高清米 | HDCP 2.2，EDID，CEC 直通 |
|
| DM 精简版链接 | 专有链接，仅用于连接一个 DM Lite TX 和 RX |
|

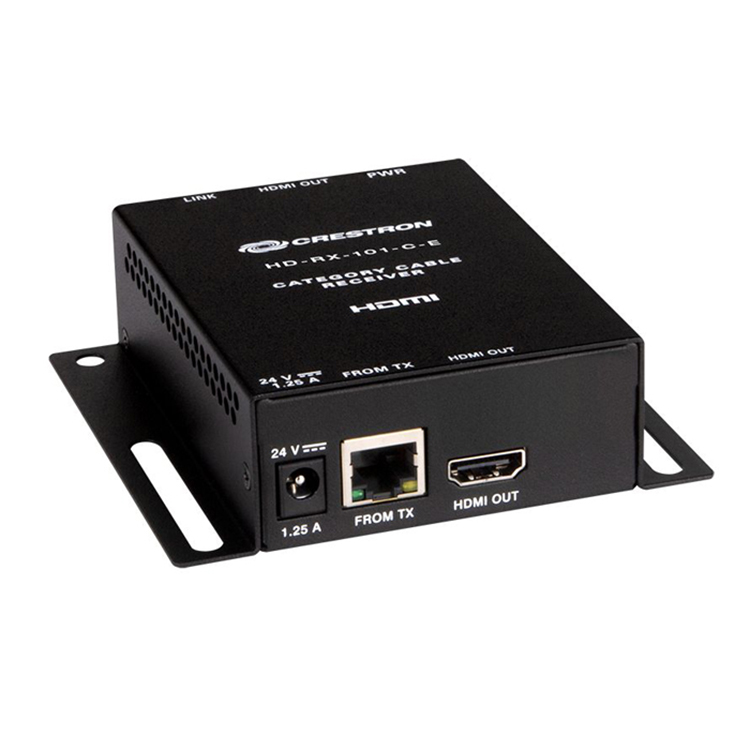

| 连接 |
| 24V 直流 1.25A | （1） 2.1 x 5.5 毫米直流电源接口;
24伏直流电源输入;
包括PW-2412WU电源组;
注意：此连接为接收器和发射器供电[2] |
|
| 从德克萨斯州出发 | （1） 8 针 RJ45 连接器，母头，屏蔽;
用于连接到 DM Lite 发射器的链路端口[1] |
|
| 高清输出 | （1） HDMI A型连接器，母头;
HDMI 数字视频/音频输出（兼容 DVI）[3]) |
|
| 指标 |
| 压水堆 | （1） 绿色 LED，表示工作电源由电源组通过 24VDC 输入提供，或从 TX 通过 DM Lite 链路供电 |
|
| 高清输出 | （1） 绿色 LED，表示存在 HDMI 输出信号 |
|
| 链接 | （1） 绿色 LED，指示 DM 精简版链路状态 |
|
| 从德克萨斯州出发 | 2 个 LED（在 RJ45 连接器上），绿色 LED 指示链路状态，琥珀色 LED 指示有效的视频信号 |
|
| 能耗 |
| 电源组（随附） | 输入： 100-240 伏交流电， 50/60 赫兹;
输出： 1.25 安培 @ 24 伏直流;
型号： PW-2412WU |
|
| 注意：接收器和发射器使用连接在接收器或发射器（而不是两者）上的单个电源组一起供电。[2] |
|
| 环境 |
| 温度 | 0° 至 40° C （32° 至 104° F） |
|
| 湿度 | 20% 至 90% 相对湿度（无冷凝） |
|
| 包装 |
| 底盘 | 金属，黑色表面，带 （2） 个整体安装法兰，通风侧面 |
|
| 安装 | 独立式、表面贴装或连接到单个机架导轨 |
|
| 尺寸 |
| 高度 | 1.26 英寸（32 毫米） |
|
| 宽度 | 4.21 英寸（107 毫米） |
|
| 深度 | 4.05 英寸（103 毫米） |
|
| 重量 |
| 9.92 盎司（281 克） |
|
| 合规 |
| UL 认证，适用于美国和加拿大、CE、IC、FCC 第 15 部分 B 类数字设备 |
|
